പെർമനന്റ് മാഗ്നറ്റ് സിൻക്രണസ് ഗിയർലെസ് ട്രാക്ഷൻ മെഷീൻ THY-TM-K200

THY-TM-K200 പെർമനന്റ് മാഗ്നറ്റ് സിൻക്രണസ് ഗിയർലെസ് എലിവേറ്റർ ട്രാക്ഷൻ മെഷീനിന്റെ രൂപകൽപ്പനയും നിർമ്മാണവും "GB7588-2003-എലിവേറ്റർ നിർമ്മാണത്തിനും ഇൻസ്റ്റാളേഷനുമുള്ള സുരക്ഷാ കോഡ്", "EN81-1: 1998-എലിവേറ്റർ നിർമ്മാണത്തിനും ഇൻസ്റ്റാളേഷനുമുള്ള സുരക്ഷാ നിയമങ്ങൾ", "GB/ T24478-2009-എലിവേറ്റർ ട്രാക്ഷൻ മെഷീനിലെ പ്രസക്തമായ നിയന്ത്രണങ്ങൾ" എന്നിവ പാലിക്കുന്നു. ട്രാക്ഷൻ മെഷീനിൽ ഒരു പെർമനന്റ് മാഗ്നറ്റ് സിൻക്രണസ് മോട്ടോർ, ഒരു ട്രാക്ഷൻ വീൽ, ഒരു ബ്രേക്കിംഗ് സിസ്റ്റം എന്നിവ അടങ്ങിയിരിക്കുന്നു. ഉയർന്ന പ്രകടനമുള്ള പെർമനന്റ് മാഗ്നറ്റ് മെറ്റീരിയലുകളും ഒരു പ്രത്യേക മോട്ടോർ ഘടനയും ഉപയോഗിച്ച്, ഇതിന് കുറഞ്ഞ വേഗതയും വലിയ ടോർക്കും ഉണ്ട്. കെ സീരീസിന് ഒരു ബാഹ്യ റോട്ടർ ഘടനയുണ്ട്, ബ്രേക്ക് സിസ്റ്റം ഒരു ബ്ലോക്ക് ബ്രേക്ക് ഘടനയാണ്. ട്രാക്ഷൻ വീലും ബ്രേക്ക് വീലും കോക്സിയലായി സ്ഥിരമായി ബന്ധിപ്പിച്ച് മോട്ടോറിന്റെ ഷാഫ്റ്റ് എക്സ്റ്റൻഷൻ അറ്റത്ത് നേരിട്ട് ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ട്. ബ്രേക്കിംഗ് സാഹചര്യം നിരീക്ഷിക്കാൻ ബ്രേക്കിൽ ഒരു മൈക്രോ സ്വിച്ച് സജ്ജീകരിച്ചിരിക്കുന്നു. ബ്രേക്ക് തുറക്കുമ്പോൾ, മൈക്രോ സ്വിച്ചിന്റെ സാധാരണയായി തുറന്നിരിക്കുന്ന കോൺടാക്റ്റ് അടച്ചിരിക്കും. മെഷീൻ റൂമുള്ള എലിവേറ്ററിനും മെഷീൻ റൂം ഇല്ലാത്ത എലിവേറ്ററിനും ഇത് അനുയോജ്യമാണ്. ട്രാക്ഷൻ അനുപാതം 2:1 ഉം 4:1 ഉം, റേറ്റുചെയ്ത ലോഡ് 630KG~1150KG ഉം ആണ്, റേറ്റുചെയ്ത വേഗത 0.5~2.5m/s ഉം ആണ്, ട്രാക്ഷൻ ഷീവ് വ്യാസം 400mm ഉം 450mm ഉം ആകാം. ഉൽപ്പന്നത്തിന്റെ ഗുണനിലവാരവും പ്രകടനവും ഉറപ്പാക്കാൻ ഫാക്ടറി വിടുന്നതിന് മുമ്പ് ഓരോ ട്രാക്ഷൻ മെഷീനും കർശനമായ ഗുണനിലവാര പരിശോധനയ്ക്ക് വിധേയമാകുന്നു.

1.ട്രാക്ഷൻ മെഷീൻ ഇൻസ്റ്റാളേഷൻ

•ട്രാക്ഷൻ മെഷീൻ ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനുമുമ്പ്, ഇൻസ്റ്റലേഷൻ ഫ്രെയിമിന്റെയും അടിത്തറയുടെയും ബലം നിങ്ങൾ ഉറപ്പാക്കണം.

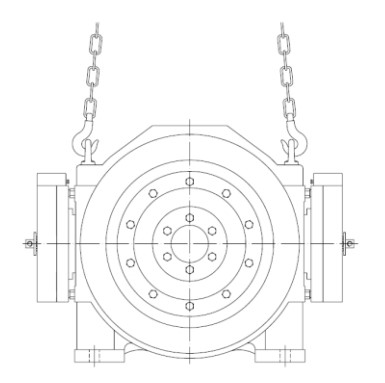

• ട്രാക്ഷൻ മെഷീൻ ഉയർത്തുമ്പോൾ, ദയവായി ട്രാക്ഷൻ മെഷീൻ ബോഡിയിലെ ഹോസ്റ്റിംഗ് റിംഗ് അല്ലെങ്കിൽ ദ്വാരം ഉപയോഗിക്കുക.

• ഉയർത്തുമ്പോൾ, ലംബമായി ഉയർത്തുന്നത് ഉറപ്പാക്കുക, രണ്ട് കൊളുത്തുകൾക്കിടയിലുള്ള കോൺ 90°യിൽ കുറവായിരിക്കണം.

• ട്രാക്ഷൻ മെഷീനിന്റെ ഇൻസ്റ്റാളേഷൻ തലം ലെവൽ ആയിരിക്കണം, കൂടാതെ അതിനനുസരിച്ച് വൈബ്രേഷൻ കുറയ്ക്കുന്നതിനുള്ള നടപടികളും ഉണ്ടായിരിക്കണം.

• സ്റ്റീൽ വയർ കയർ തൂക്കിയിട്ടിരിക്കുന്നതും അനുബന്ധ ലോഡ് ട്രാക്ഷൻ കറ്റയുടെ മധ്യതലത്തിലൂടെ ലംബമായി കടന്നുപോകണം.

• ട്രാക്ഷൻ മെഷീൻ സ്ഥാപിച്ചിരിക്കുന്ന ഫ്രെയിമിന്റെ പ്രതലം പരന്നതാണെന്നും അനുവദനീയമായ പരമാവധി വ്യതിയാനം 0.1mm ആണെന്നും ഉറപ്പാക്കുക.

•മെഷീൻ റൂമിന്റെ ഹാൻഡ് വീൽ പ്രധാന യൂണിറ്റിന്റെ പിൻഭാഗത്ത് താഴെ ഇടതുവശത്താണ്. ഫ്രെയിമിന്റെ ഇടപെടൽ ശ്രദ്ധിക്കുക.

• ട്രാക്ഷൻ മെഷീൻ ഉറപ്പിക്കുന്നതിനുള്ള ബോൾട്ടുകളുടെ വലുപ്പം കാൽ ദ്വാരങ്ങൾ കൊണ്ട് സജ്ജീകരിച്ചിരിക്കുന്നു, കൂടാതെ 8.8 ശക്തിയുള്ള ബോൾട്ടുകൾ ഉപയോഗിക്കുന്നു.

•സാധാരണയായി ട്രാക്ഷൻ മെഷീനിൽ ഒരു ആന്റി-ജമ്പിംഗ് വടിയും ഒരു സംരക്ഷണ കവറും ഉണ്ടായിരിക്കും, വയർ റോപ്പ് ഇൻസ്റ്റാൾ ചെയ്ത ശേഷം ദയവായി അത് പുനഃസജ്ജമാക്കുക.
