പാസഞ്ചർ എലിവേറ്ററുകൾക്കുള്ള സ്ലൈഡിംഗ് ഗൈഡ് ഷൂസ് THY-GS-310G

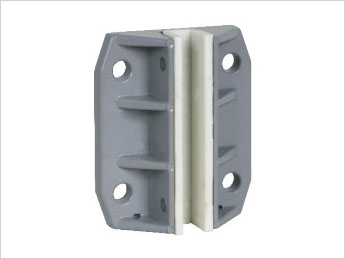

THY-GS-310G ഗൈഡ് ഷൂ എന്നത് എലിവേറ്റർ ഗൈഡ് റെയിലിനും കാർ അല്ലെങ്കിൽ കൌണ്ടർവെയ്റ്റിനും ഇടയിൽ നേരിട്ട് സ്ലൈഡ് ചെയ്യാൻ കഴിയുന്ന ഒരു ഗൈഡ് ഉപകരണമാണ്. ഇതിന് ഗൈഡ് റെയിലിൽ കാർ അല്ലെങ്കിൽ കൌണ്ടർവെയ്റ്റ് സ്ഥിരപ്പെടുത്താൻ കഴിയും, അങ്ങനെ കാറോ കൌണ്ടർവെയ്റ്റോ പ്രവർത്തന സമയത്ത് സ്ക്യൂ അല്ലെങ്കിൽ സ്വിംഗ് ആകുന്നത് തടയാൻ മുകളിലേക്കും താഴേക്കും മാത്രമേ സ്ലൈഡ് ചെയ്യാൻ കഴിയൂ. ഷൂ ലൈനിംഗിനും ഗൈഡ് റെയിലിനും ഇടയിലുള്ള ഘർഷണം കുറയ്ക്കുന്നതിന് ഗൈഡ് ഷൂവിന്റെ മുകൾ ഭാഗത്ത് ഒരു ഓയിൽ കപ്പ് സ്ഥാപിക്കാൻ കഴിയും. ഗൈഡ് ഷൂസ് ഉപയോഗിക്കുമ്പോൾ, ഒരു എലിവേറ്റർ 8 പീസുകൾ കൊണ്ട് സജ്ജീകരിച്ചിരിക്കുന്നു, കാർ കൌണ്ടർവെയ്റ്റ് ഓരോന്നിനും 4 പീസുകളാണ്, അവ കാറിന്റെയോ കൌണ്ടർവെയ്റ്റിന്റെയോ മുകളിലും താഴെയുമായി സ്ഥാപിച്ചിരിക്കുന്നു. ഗൈഡ് ഷൂ ഒരു ഷൂ ലൈനിംഗ്, ഒരു ബേസ്, ഒരു ഷൂ ബോഡി എന്നിവ ചേർന്നതാണ്. ഉപയോഗത്തിന്റെ ശക്തി ഉറപ്പാക്കാൻ ഷൂ സീറ്റിൽ അടിഭാഗത്തെ ബലപ്പെടുത്തുന്ന വാരിയെല്ലുകൾ സജ്ജീകരിച്ചിരിക്കുന്നു. എലിവേറ്റർ വേഗത ≤ 1.75m/s ഉള്ള എലിവേറ്ററുകൾക്ക് സാധാരണയായി ബാധകമാണ്. റെയിൽ വീതി 10mm ഉം 16mm ഉം ആണ്. ഫിക്സഡ് സ്ലൈഡിംഗ് ഗൈഡ് ഷൂ സാധാരണയായി ഓയിൽ കപ്പിനൊപ്പം ഉപയോഗിക്കേണ്ടതുണ്ട്, കൂടാതെ കൌണ്ടർവെയ്റ്റ് ഫ്രെയിമിൽ പ്രയോഗിക്കുകയും ചെയ്യുന്നു.
